2023-02-20 11:44:50
校準是指對儀器進行調整，使其輸出在指定范圍內準確對應于其輸入。
我們要知道儀器的輸出在連續范圍內與其輸入準確對應的唯一方法是讓該儀器接受已知輸入值，同時測量相應的輸出信號值。這意味著我們必須使用可信賴的標準來建立已知的輸入條件并測量輸出信號。

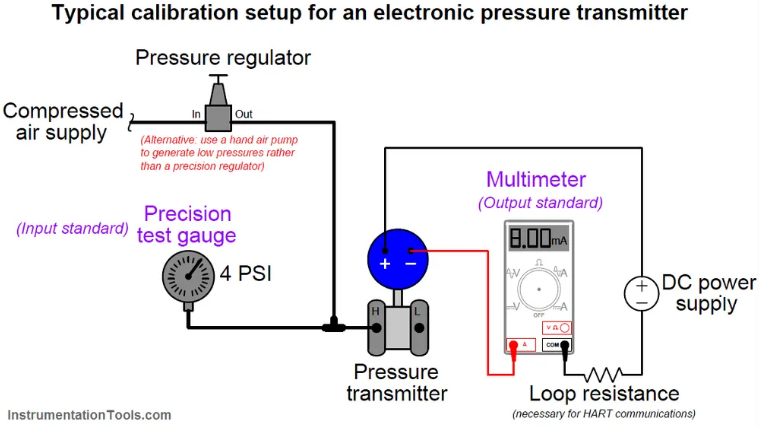

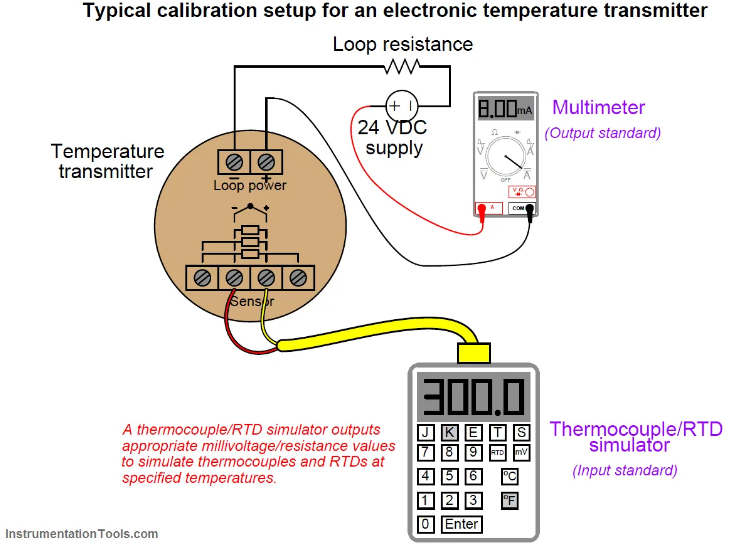

以下示例顯示了用于校準壓力和溫度變送器的輸入和輸出標準：
一個值得注意的例外是數字儀器，它輸出數字信號而不是模擬信號。在這種情況下，無需將數字輸出信號與標準進行比較，因為數字?jǐn)?shù)字不易發生校準漂移。
然而，數字儀器的校準仍然需要與可信標準進行比較，以驗證模擬量。
例如，即使變送器的數字輸出信號不會漂移或被誤解，數字壓力變送器的輸入校準值仍必須通過壓力標準進行驗證。
本節的目的是描述有效校準不同類型儀器的程序。
線性儀器
對這種粗略程序的改進是檢查儀器在下限值和上限值之間的幾個點的響應。一個常見的例子是所謂的五點校準，其中在 0% (LRV)、25%、50%、75% 和 100% (URV) 范圍內檢查儀器。
這個主題的一個變體是在 10%、25%、50%、75% 和 90% 這五個點進行檢查，同時仍然在 0% 和 100% 處進行零和跨度調整。無論選擇用于檢查的具體百分比如何，目標都是確保我們(至少)在刻度上的所有點都達到最低必要精度，因此儀器在投入使用時的響應可能是可信的。
對基本五點測試的另一項改進是檢查儀器在五個校準點的響應下降和上升。此類測試通常稱為上下校準。這種測試的目的是確定儀器是否有任何明顯的滯后現象：對方向變化缺乏反應。
一些模擬儀器提供了一種調整線性度的方法。僅在絕對必要時才應移動此調整!很多時候，這些線性調整非常敏感，并且容易被熱心的手指過度調整。
僅當無法在儀器的整個范圍內達到所需的精度時，才應更改儀器的線性度調整。否則，建議調整零位和跨度控件以“拆分”刻度上最高點和最低點之間的誤差，并保持線性度不變。
校準“智能”數字發射器的過程(也稱為微調)略有不同。與模擬儀器的零位和量程調整不同，數字儀器的“低”和“高”微調功能通常是非交互式的。
這意味著您只需在校準過程中應用一次低電平和高電平刺激。微調“智能”儀器的傳感器包括以下四個一般步驟：
對儀器應用較低范圍的值刺激，等待其穩定
執行“低”傳感器微調功能
對儀器施加上限值刺激，等待其穩定
執行“高”傳感器微調功能
同樣，微調“智能”儀器的輸出(數模轉換器或 DAC)包括以下六個一般步驟：
在智能變送器的輸入和輸出(ADC 和 DAC)都經過調整(即根據已知準確的標準參考進行校準)之后，可以設置下限值和上限值。
事實上，一旦微調程序完成，發射機就可以根據需要多次測距和再次測距。重新調整智能變送器的唯一原因是確保傳感器和/或轉換器電路可能已經超出可接受限度的長期精度。
這與模擬發射器技術形成鮮明對比，在模擬發射器技術中，每次重新測距都需要重新校準。
非線性儀器
固有非線性儀器的校準比線性儀器更具挑戰性。兩個調整(零和跨度)不再足夠，因為定義一條曲線需要兩個以上的點。
非線性儀器的示例包括擴展電表、平方根表征器和位置表征控制閥。
每臺非線性儀器都有自己推薦的校準程序，因此我建議您參考特定儀器的制造商文獻。但是，我會提供一條建議：在校準非線性儀器時，記錄下您所做的所有調整(例如，每個校準螺絲擰了多少圈)，以防萬一您發現需要將儀器“重新設置”回它的原始狀態。
我不止一次努力校準非線性儀器，卻發現自己離良好的校準比最初開始的地方更遠。在這樣的時候，很高興知道您總是可以倒退并重新開始!
離散儀器
“離散”一詞的意思是個別的或不同的。在工程中，“離散”變量或測量指的是真或假條件。因此，離散傳感器是一種只能指示測量變量是高于還是低于指定設定值的傳感器。
離散儀器的示例是設計用于以特定值打開和關閉的過程開關。例如，壓力開關用于在空氣壓力低于 85 PSI 時打開空氣壓縮機，這是離散儀表的一個例子。
離散儀器與連續儀器一樣需要定期校準。大多數離散儀器只有一個校準調整：設定點或跳閘點。一些過程開關有兩個調整：設定點和死區調整。
死區調整的目的是提供一個可調整的緩沖范圍，在開關改變狀態之前必須經過該范圍。以我們的 85 PSI 低壓開關為例，設定點為 85 PSI，但如果死區為 5 PSI，則意味著開關不會改變狀態，直到壓力升至 90 PSI 以上(85 PSI + 5 PSI)。
校準離散儀器時，必須確保在正確的激勵變化方向上檢查設定點的準確性。對于我們的氣壓開關示例，這意味著檢查開關是否在 85 PSI 下降時改變狀態，而不是 85 PSI 上升。
如果不是因為死區的存在，那么在校準測試期間施加的壓力以何種方式變化都無關緊要。然而，無論死區是否可調，分立式儀器中始終存在死區。
例如，死區為 5 PSI 的壓力開關設置為在 85 PSI 下降時跳閘，將在 90 PSI 上升時重新設置。相反，設置為在 85 PSI 上升時跳閘的壓力開關(具有相同的 5 PSI 死區)將在 80 PSI 下降時重新設置。
在這兩種情況下，開關在 85 PSI 時“跳閘”，但為該跳閘點指定的壓力變化方向定義了將在 85 PSI 的哪一側找到重置壓力。
無需太多試錯即可有效校準離散儀器的程序是將激勵設置為所需值(例如，我們假設的低壓開關為 85 PSI)，然后將設定點調整朝相反方向移動作為刺激的預期方向(在這種情況下，增加設定點值直到開關改變狀態)。
該技術的基礎是認識到大多數比較機制無法區分上升的過程變量和下降的設定點(反之亦然)。
因此，下降的壓力可以通過上升的設定點調整來模擬。您仍然應該執行實際的變化激勵測試以確保儀器在實際情況下正確響應，但這個“技巧”將幫助您在更短的時間內實現良好的校準。
